Roland V-02HD — мультиформатный видеомикшер

Универсальное решение для производства видеопродукции

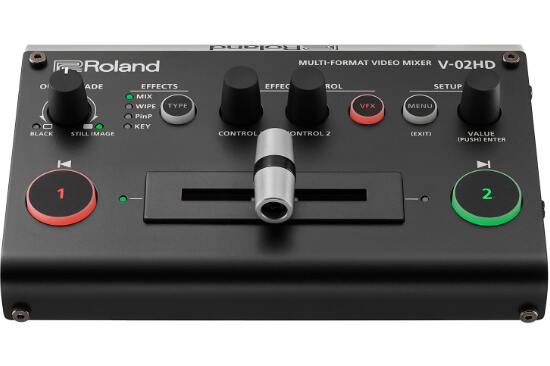

Компания Roland представила мультиформатный видеомикшер, выполненный в ультракомпактном корпусе, который объединяет в одном устройстве коммутатор, масштабаторы, процессор для композитинга и наложения визуальных эффектов и аудиомикшер.

Проведение мероприятий и производство видеопродукции зачастую сопровождается возникновением серьезных проблем, которые достаточно просто решаются при наличии правильного оборудования. Универсальный мультиформатный видеомикшер V-02HD компании Roland, обеспечивающий простое переключение сигналов, высококачественное масштабирование, увеличивающий количество доступных входов и поддерживающий работу аудио и видеоэффектов, позволяет заменить несколько автономных устройств. V-02HD — компактное и вместе с тем функционально мощное устройство, позволяющее сконцентрироваться на решении задач проведения мероприятия или съемок, а не на выявлении и устранении неполадок в работе оборудования.




Просто положите в сумку — и все дела

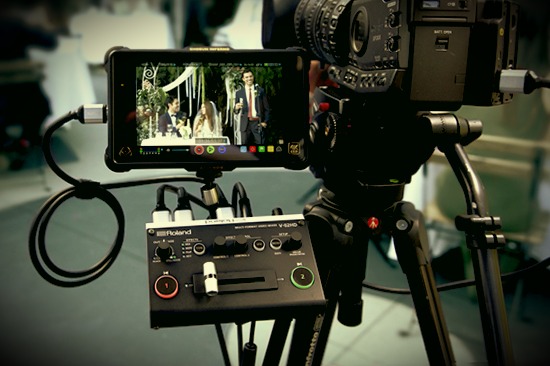

V-02HD — микрокоммутатор, который спокойно помещается в кофр для камеры или другого аналогичного оборудования. Этот прибор, разработанный для интеграции в типичный процесс видеопроизводства, оборудован стандартным монтажным узлом, который предусматривает его установку на треногу, чтобы он "не мешался под ногами". Малый вес обуславливает успешное применение видеокоммутатора в мобильных приложениях, особенно если доукомплектовать его внешним источником питания для проведения длительных сессий записи на природе.

Много функций, одно устройство

 Малочисленный состав съемочной группы, ограниченный бюджет и сжатые сроки превращают съемку с помощью двух камер в кошмар, даже если этим процессом руководит опытный оператор. Запись или потоковое вещание с помощью ориентированного на работу живьем коммутатора позволяют продемонстрировать клиенту результат сразу же, а V-02HD — сделать это быстро, легко и гибко, не ставя неразрешимых проблем перед оператором.
С помощью V-02HD можно принимать HDMI сигналы с двух камер и без возникновения каких бы то ни было видео- и аудиоискажений передавать их на подключенные устройства записи или живой трансляции. Оператор может переключаться между камерами с помощью соответствующего контроллера, а также с помощью ножного переключателя, не прерывая съемки. Аудиосигналы обеих камер микшируются в V-02HD и мониторятся через выход для наушников. Получившийся микс внедряется в видео, которое выводится через разъем HDMI.
V-02HD позволяет производить съемку с двух камер силами одного оператора, обеспечивая надежную запись или живое вещание с минимальными затратами.

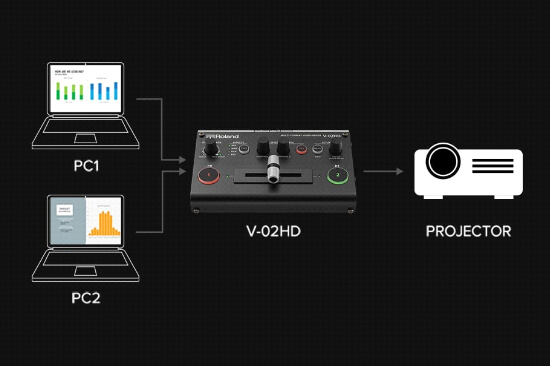

Простое и плавное переключение между источниками сигнала

Переключение между источниками сигнала может превратиться в сущее наказание, если сигнал на основном экране постоянно пропадает, или компьютер оказывается неспособным обработать неопознанный входной сигнал (сигнал несовместимого формата).

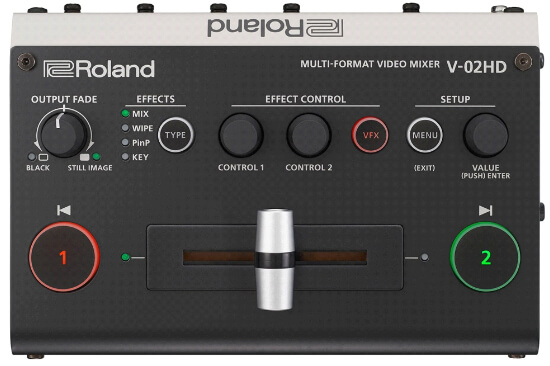

V-02HD решает проблему согласования компьютеров и экранов, обеспечивая вывод сигнала на экран с высоким разрешением, глубиной цвета 10 бит и субдискретизацией цветового пространства 4:4:4. Поскольку переключение между источниками сигнала осуществляется всего лишь с помощью пары кнопок, сделать это сможет каждый, даже оператор, который видит V-02HD впервые.




Согласование форматов входов и выходов

Если два устройства оборудованы разъемами HDMI, это вовсе не означает, что они совместимы между собой, особенно если речь идет о видеосигналах различного разрешения. Например, формат выходного сигнала планшета может не соответствовать формату дисплея, на который он должен выводиться.

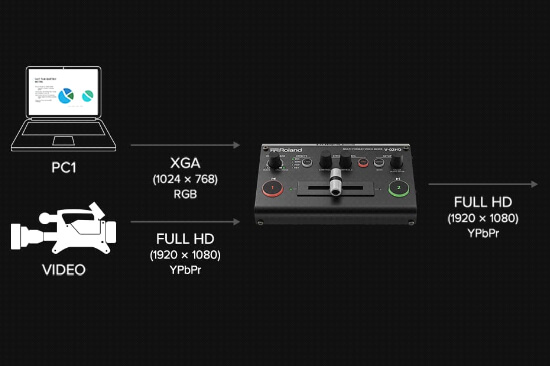

 Схемы масштабирования входа и выхода в V-02HD позволяют работать с сигналами SD, HD и компьютерного разрешений, чтобы гарантировать их успешное согласование с форматом, поддерживаемым принимающим устройством.





С каким аудио удобнее работать, внедренным в видео или извлеченным из него? А почему бы не предоставить возможность использования обоих вариантов?

V-02HD позволяет не только внедрять аналоговое аудио в сигнал HDMI для его записи или передачи в живой эфир, но и извлекать аудио из сигнала HDMI для передачи на внешнее аудиоустройство, например, микшер. Большинство конвертеров поддерживает только цифровое аудио, либо работает только с внедренным или извлеченным, но не с обоими. А вот V-02HD позволяет использовать оба варианта.



Встроенный инструментарий для настройки аудио

V-02HD имеет встроенный трехполосный эквалайзер и реализует функции динамической обработки, поэтому Вы можете оптимизировать аудио без использования внешнего микшера. Встроенная библиотека содержит пресеты, настроенные на наиболее часто используемые сценарии производства видеопродукции, среди которых интервью, аудиозапись окружающих фоновых звуков, съемка фильма на открытом воздухе с подавлением шума ветра. Этот инструментарий поддерживает работу даже с сигналами HDMI, так что можно настраивать аудио, не конвертируя его из цифрового формата в аналоговый.

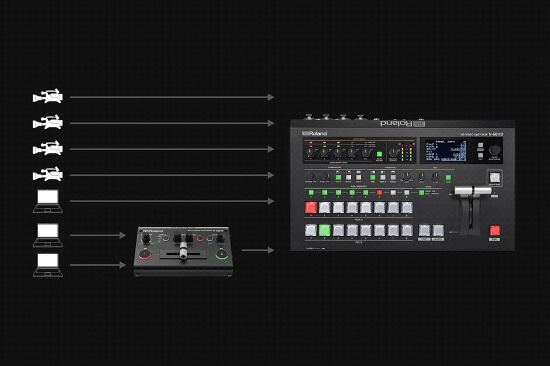

Если Вам необходим еще один вход…

Очень неприятно, когда в коммутаторе не хватает еще одного входа, а все возможные способы заполучить его уже иссякли. V-02HD комплектуется двумя входами с исключительно низкой задержкой, что позволяет включать в систему дополнительные камеры без увеличения задержки передачи их сигналов. В свою очередь, глубина цвета 10 бит и субдискретизация цветового пространства 4:4:4 обеспечивают передачу сигнала без понижения его качества.





Работающие в режиме реального времени эффекты профессионального уровня

Обработка стандартными эффектами с помощью программных пакетов редактирования становится все более простой и доступной. Однако для реализации более сложных эффектов, например, размытие лица человека в целях конфиденциальности, требует времени и достаточно глубокого знания видеоредактора. Или как быть, если требуется обработать эффектом непосредственно выходной сигнал с камеры и записать результат? V-02HD поддерживает работу 14 эффектов в режиме реального времени с возможностью настройки их параметров для получения требуемого результата, а также 5 дополнительных композиционных эффектов, позволяющих добавлять титры, использовать зеленый фон в эффекте замещения или создавать вложенные экраны с помощью эффекта "картинка в картинке" (PinP).

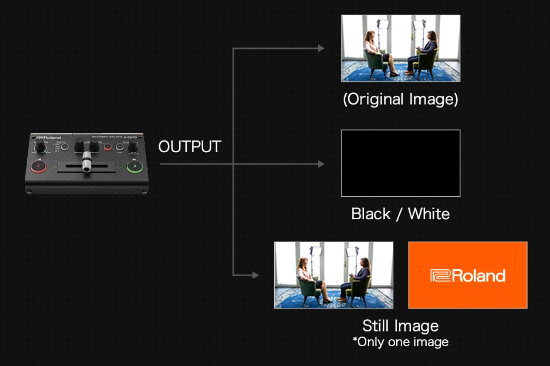

Заставка

Если вывести на экран сигнал источника не удается, будь то во время презентации, или когда один докладчик завершил своё выступление, а второй еще не начал, последнее, что бы вам хотелось увидеть на дисплее - это черный экран, а еще хуже — информацию, которая не предназначена для публичного просмотра. Теперь эта проблема решена. Достаточно подключить V-02HD с загруженной в память неподвижной картинкой между коммутатором, не предусматривающим работу со статичными изображениями, и экраном, и в случае необходимости - переключиться на ее трансляцию.




Технические характеристики Roland V-02HD

Видео
Обработка видео
4: 4: 4 (Y / Pb / Pr), 10-бит
Входные разъемы
INPUT 1--2: Тип HDMI A x 2
* Поддержка HDCP
* Поддержка нескольких форматов

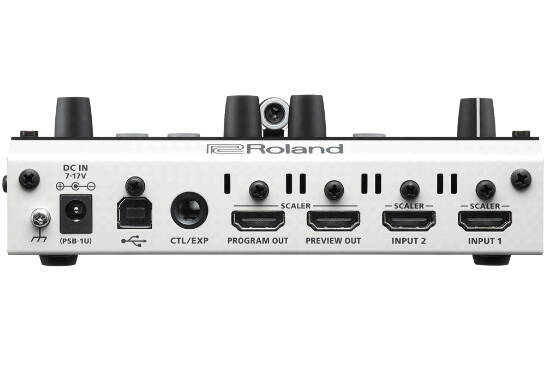

Выходные разъемы
PROGRAM OUT: Тип HDMI A
PREVIEW OUT: Тип HDMI A
* Поддержка HDCP
* Поддержка нескольких форматов


Входные форматы
480 / 59,94i, 576 / 50i, 480 / 59,94p, 576 / 50p
720 / 59,94p, 720 / 50p, 1080 / 59,94i, 1080 / 50i
1080 / 59,94p, 1080 / 50p
VGA (640 x 480/60 Гц), SVGA (800 x 600/60 Гц), XGA (1024 x 768/60 Гц)
WXGA (1280 x 800/60 Гц), FWXGA (1366 x 768/60 Гц)
SXGA (1280 x 1024/60 Гц), SXGA + (1400 x 1050/60 Гц)
UXGA (1600 x 1200/60 Гц), WUXGA (1920 x 1200/60 Гц)
* Частота обновления - это максимальное значение каждого разрешения.
* Соответствует CEA-861-E, версии VESA DMT версии 1.0.
* 1920 x 1200/60 Гц: уменьшение гашения
* Частоту кадров видеосигнала можно выбрать в меню SYSTEM (59,94 Гц или 50 Гц).


Форматы вывода
480 / 59,94p, 576 / 50p
720 / 59,94p, 720 / 50p, 1080 / 59,94i, 1080 / 50i
1080 / 59,94p, 1080 / 50p
SVGA (800 x 600/60 Гц), XGA (1024 x 768/60 Гц)
WXGA (1280 x 800/60 Гц), FWXGA (1366 x 768/60 Гц)
SXGA (1280 x 1024/60 Гц), SXGA + (1400 x 1050/60 Гц)
UXGA (1600 x 1200/60 Гц), WUXGA (1920 x 1200/60 Гц)
* Соответствует версии VESA DMT версии 1.0 версии 11.
* Частота обновления выходного сигнала 800 x 600-1400 x 1050 составляет 75 Гц, когда настройка частоты кадров устройства составляет 50 Гц.
* 1920 x 1200/60 Гц: уменьшение гашения


Видеоэффекты
Переход: CUT, MIX (DISSOLVE), WIPE (9 типов)
Состав: PinP (ПЛОЩАДЬ, КРУГ, АЛМАЗ), КЛЮЧ (Ключ яркости, Ключ Chroma)
Визуальные эффекты (14 типов): MOZAIC, WAVE, RGB REPLACE, COLORPASS, NEGATIVE, COLORIZE, POSTERIZE, SILHOUETTE, EMBOSS, FINDEDGE, MONOCOLOR, HUE OFFSET, SATURATION OFFSET, VALUE OFFSET
Другие: Отразить по горизонтали, Отразить по вертикали, Захват неподвижных изображений, Воспроизведение неподвижных изображений, Выходное затухание (Аудио, Видео: БЕЛЫЙ или ЧЕРНЫЙ), Выход тестового шаблона


Аудио
Обработка аудио
Частота дискретизации: 24 бит / 48 кГц


Аудио форматы
Линейный PCM, 24 бит / 48 кГц, 2ch


Входные разъемы
INPUT 1--2: HDMI Тип A x 2
AUDIO IN: Стерео миниатюрный тип


Выходные разъемы
PROGRAM OUT: Тип HDMI A
PREVIEW OUT: Тип HDMI A
ТЕЛЕФОНЫ: Стерео миниатюрный тип


Уровень ввода
AUDIO IN: -10 dBu (максимум: +8 dBu)
Входное сопротивление
AUDIO IN: 45 кОм


Выходной уровень
ТЕЛЕФОНЫ: 92 мВт + 92 мВт (32 ома)


Выходное сопротивление
ТЕЛЕФОНЫ: 10 Ом


Аудиоэффекты
Задержка, фильтр высоких частот, компрессор, шумоподавитель, эквалайзер, многодиапазонный компрессор, ограничитель, выход тестового сигнала


Другое
Другие разъемы
USB MEMORY: тип USB B (для резервного копирования с ПК)
CTL / EXP: 1/4-дюймовый тип телефона TRS


Другие функции
Предустановленная память (8 типов)
Функция блокировки панели
EDID эмулятор
Автоматическое сканирование
Обнаружение автоматического ввода
Источник питания
Адаптер переменного тока
1.1 A
Потребляемая мощность
10,0 Вт
Рабочая Температура
От +0 до +40 градусов Цельсия
+32 до +104 градусов по Фаренгейту
Размеры
160 (W) x 108 (D) x 51 (H) мм
6-5 / 16 (W) x 4-1 / 4 (D) x 2-1 / 16 (H) дюймов
Вес (без адаптера переменного тока)
0,6 кг
1 фунт 6 унций
аксессуары
Руководство по запуску
Сетевой адаптер
Шнур питания
Крючок
Опции (продаются отдельно)

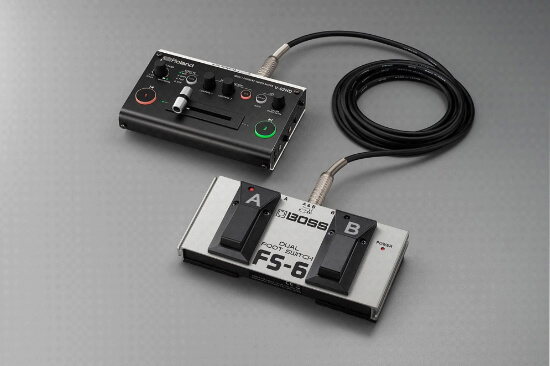

Ножной переключатель: BOSS FS-5U, FS-6, FS-7
Педаль экспрессии: EV-5, BOSS FV-500L, FV-500H
