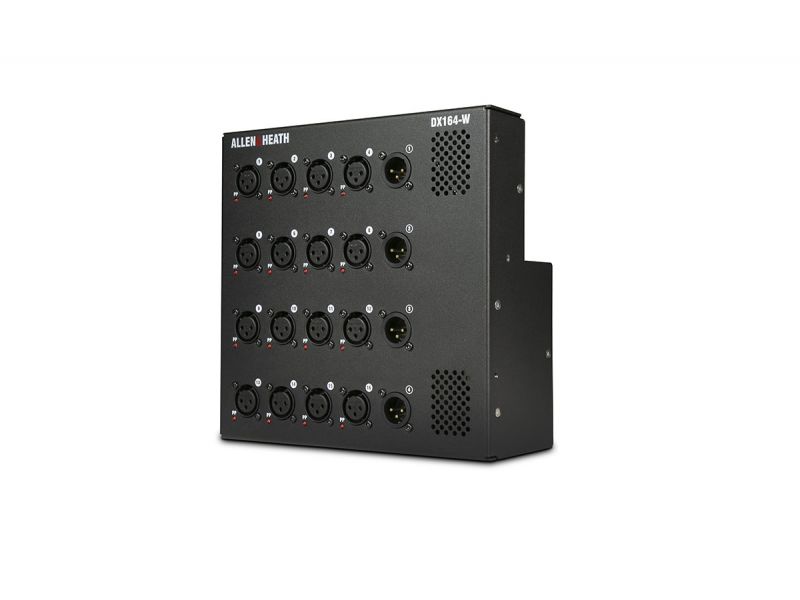

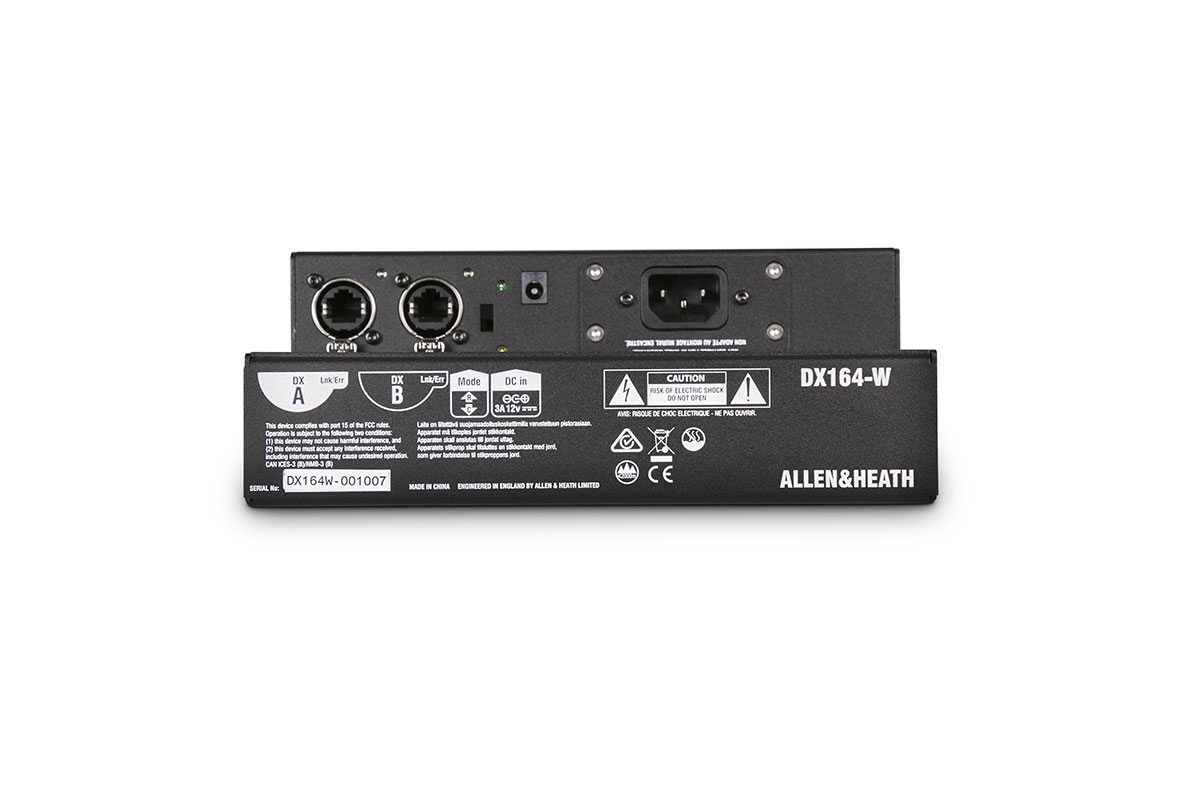

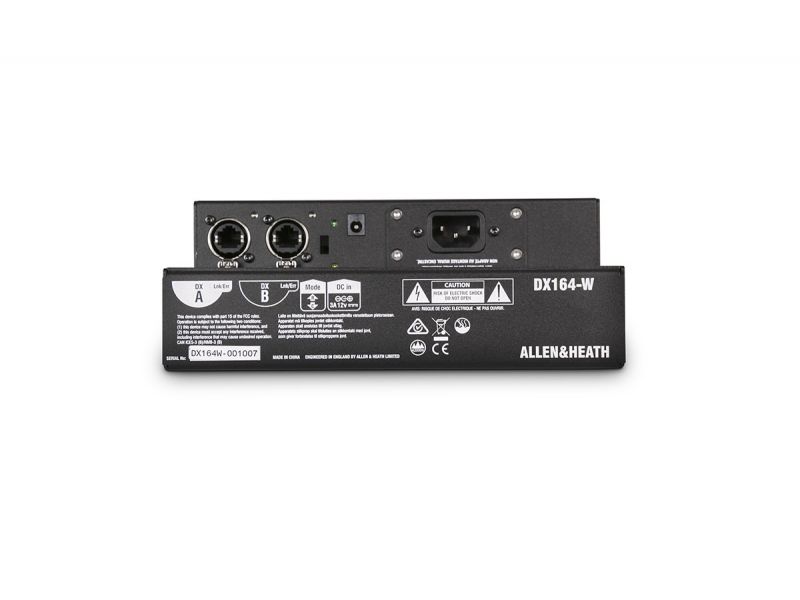

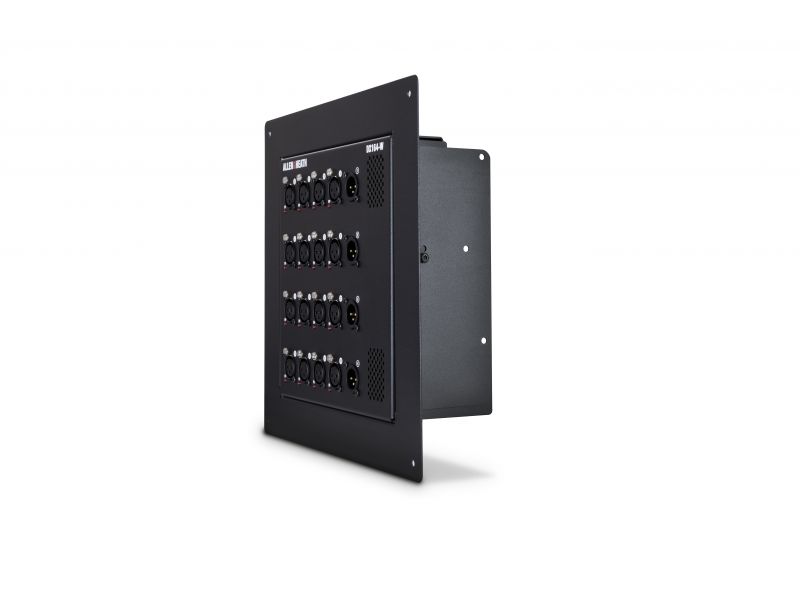

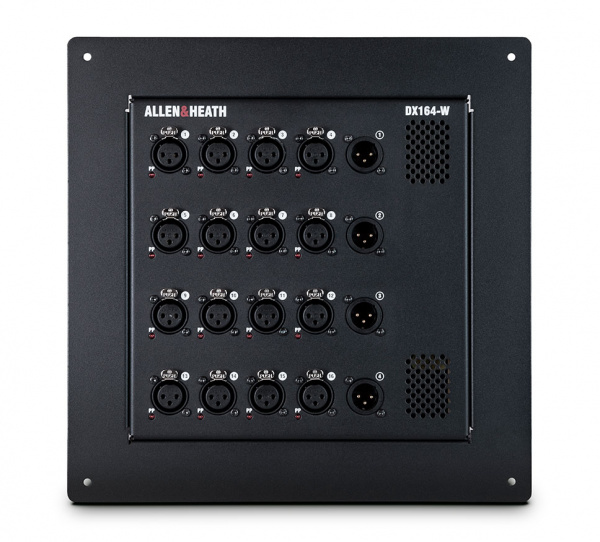

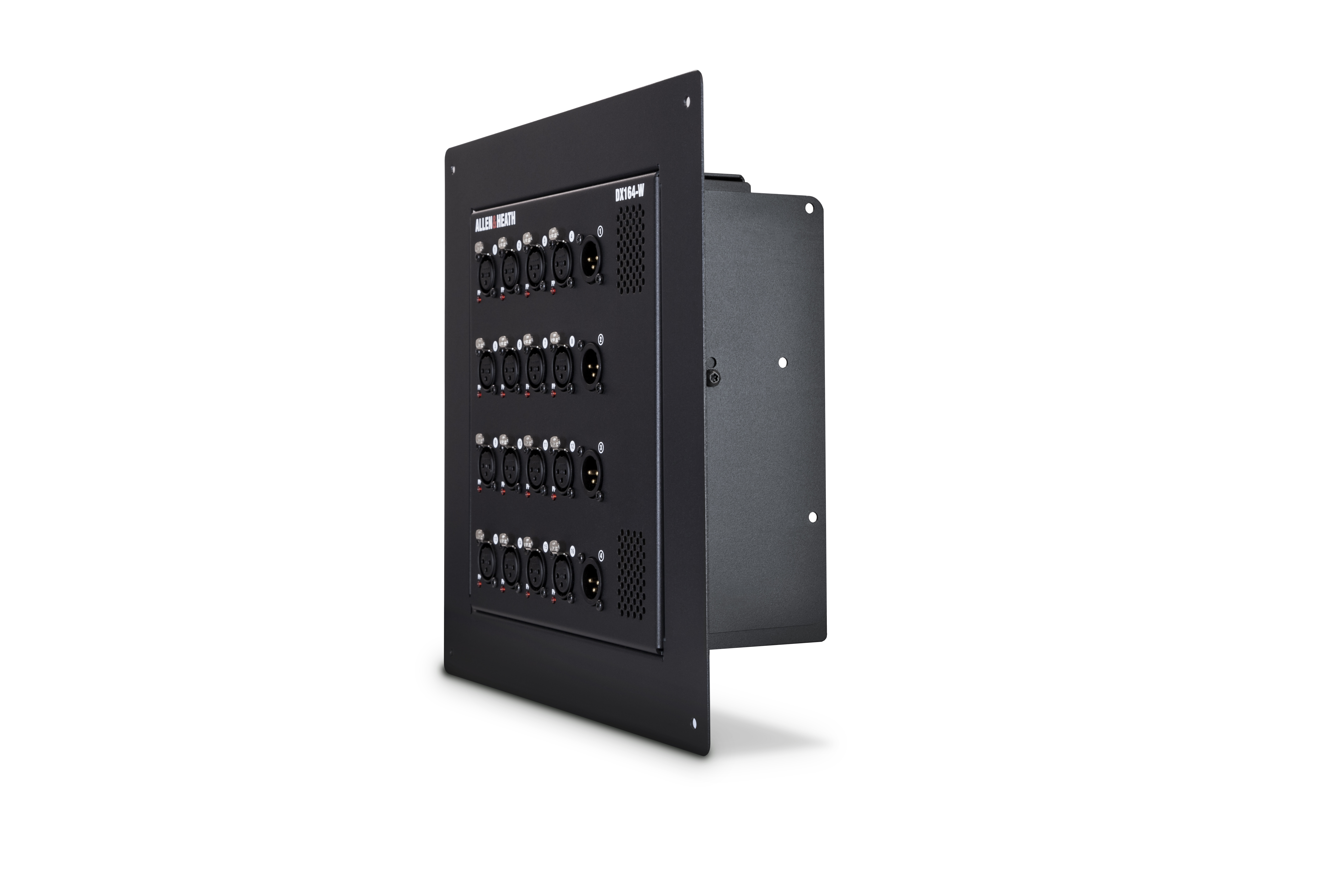

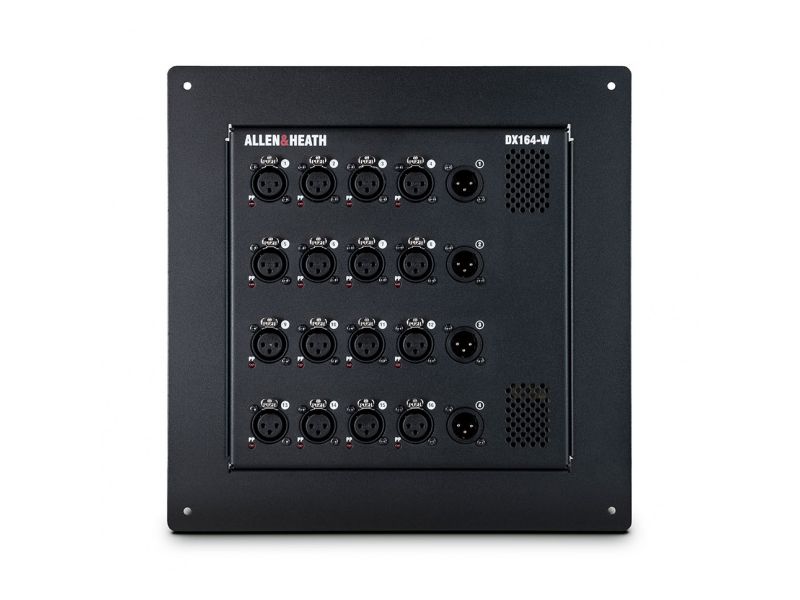

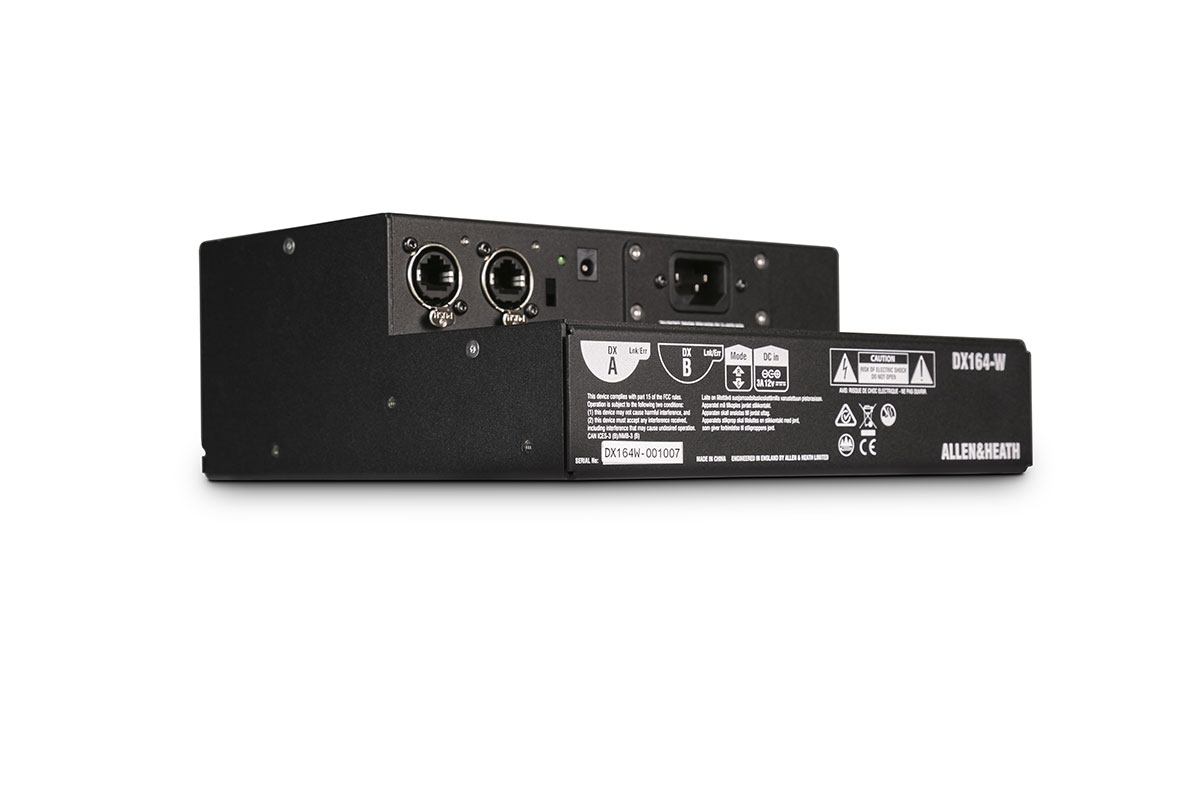

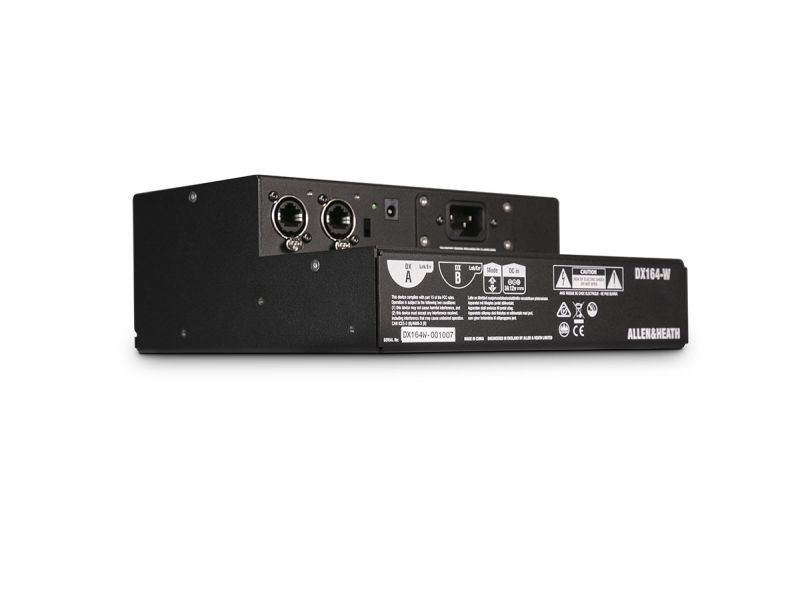

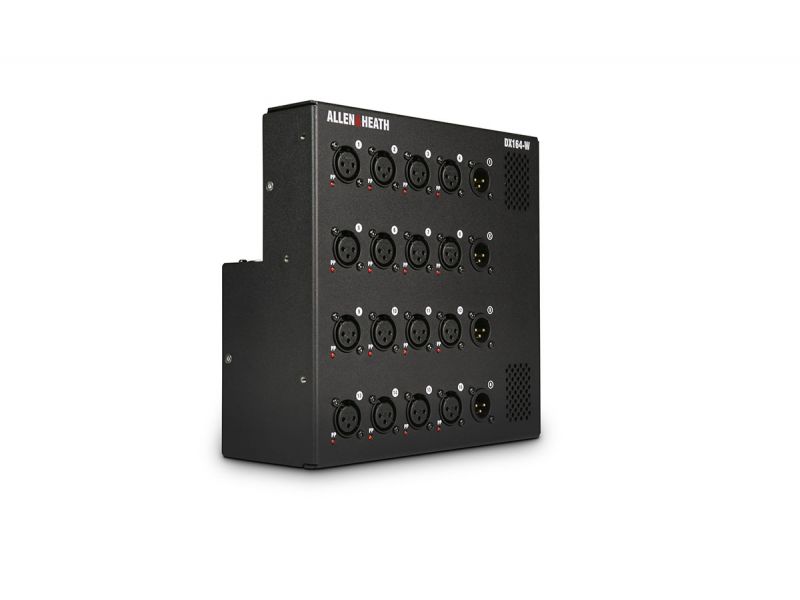

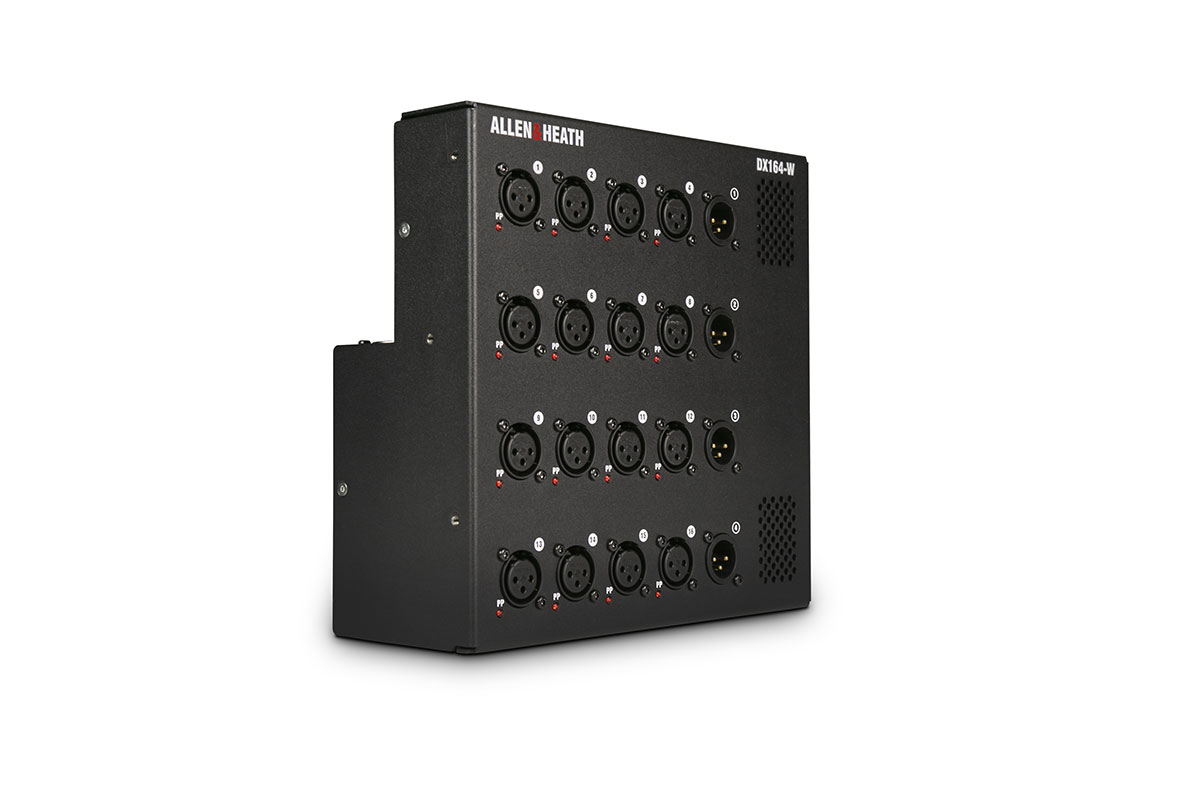

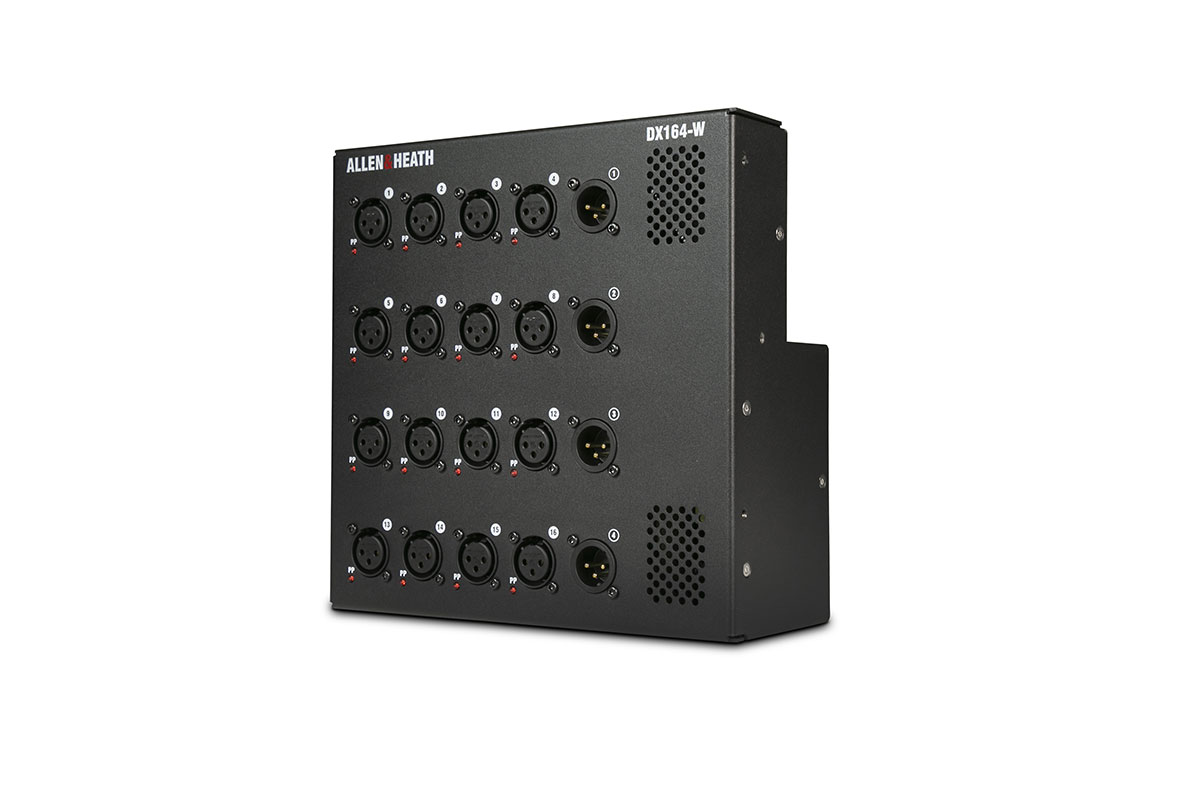

Allen & Heath dLive-DX164-W - настенный модуль дополнительных входов-выходов для систем dLive или SQ. DX164-W имеет 16 микрофонных предусилителей с независимыми светодиодными индикаторами Phantom Power, а также 4 линейных выхода XLR. Двусторонняя рамка для монтажа позволяет устанавливать его на стену либо встраивать в стену. Кроме того, его также можно монтировать в стандартную коробку NEMA 12x12” или аналогичную ей, либо в лючок на полу сцены. Разъем для кабеля питания IEC может быть заменен на кабельный ввод и клеммную колодку для фиксированной инсталляции; также доступен резервный блок питания DC 12V. К стандартной системе dLive можно подключить до 6 устройств DX164-W - четыре через MixRack и два через Surface - допускается до 96 удаленных входов и 24 удаленных выходов в дополнение к тем, которые предоставляются MixRack и Surface. До 46 устройств могут быть добавлены в систему dLive через карту DX Link или DX Hub (808 аналоговых входов, 224 аналоговых выхода). DX164-W подключается через один кабель Cat5e (уровень 2 на основе Ethernet) к dLive Surface, MixRack, DX Hub или вышестоящему DX164-W / DX168 через защищенный порт etherCON. Второй блокирующий порт etherCON предназначен для резервного подключения к совместимому оборудованию или для последовательного подключения к нисходящему DX164-W или DX168 для дополнительного удаленного ввода-вывода.С системой SQ два устройства могут быть последовательно соединены и подключены непосредственно к порту SQ SLink, при этом дополнительная плата SLink для SQ обеспечивает большее количество подключений. Для более распределенной системы концентратор DX может обрабатывать до 8 модулей DX164-W или DX168 в любой комбинации, которые можно свободно подключать к 48 входным каналам SQ.

Характеристики Allen&Heath DX164-W :

• Предназначен для настенного монтажа или установки на сцене
• 16 балансных микрофонных предусилителей на XLR
• Индикатор фантомного питания на каждый вход
• 4 балансных линейных выхода XLR
• Блокировка портов EtherCon
• Последовательная цепь или резервное аудио соединение
• Устанавливается в стандартную коробку NEMA 12 x 12 дюймов
• Совместим с системой ACE Backstage 174SLBK
• 3 варианта источника питания: 100-230 В переменного тока с питанием от клеммных колодок IEC или с винтовыми клеммами, а также 12 В постоянного тока
• В качестве резервного источника питания можно использовать источник постоянного тока
• Конвертеры 96 кГц
